SQS系列汽水混合器是新型节能环保产品，它是利用蒸汽与水直接混合将水加热，具有低噪声、无振动、热交换效率高、节省能源等特点，被广泛地使用在生活、生产用热水及热水采暖和热力除氧等系统中，该加热器主要由喷管、壳体、网板、垫圈等部分组成，被加热水通过呈拉尔管状的喷管时，蒸汽从喷管外侧通过管壁上许多斜向的小孔喷入水中，二者在高速流动中瞬间良好混合，以达到加热的目的 。

SQS 系 列 汽 水 混 合 器

一、产品简介

SQS系列汽水混合器是我公司开发研制的新型节能环保产品，它是利用蒸汽与水直接混合将水加热，具有低噪声、无振动、热交换效率高、节省能源等特点，被广泛地使用在生活、生产用热水采暖和热力除氧等系统中。长期运行实践证明，该产品使用效果良好，尤其经过我公司为用户配套供应大小头、各种阀门、仪表、水泵、温控器等后，给用户带来极大的方便，同时保障了系统的正常运行。

二、结构及原理

该混合器主要由喷管、壳体、网板、垫圈等部分组成。被加热水通过呈拉伐尔管状的喷管时，蒸汽从喷管外侧通过管壁上许多斜向小孔喷入水中，两者在高速流动中瞬时良好混合，以达到加热水的目的 ，调节蒸汽侧阀门（手动或电动调节阀），就可得到所需温度的热水。

三、工作特性

　　对于不同型号规格的加热器，为了加热不同温度的热水，在额定流量D1（t/h）下，所需蒸汽量可由下式计算：

D0=D1C1（T2-T1）/（i0"-C2T2)=D1(qT2-qT1)/(i"-C2T2)

式中：

C1-水在T1温度下比热（KJ/Kg·℃)

C2-水在T2温度下比热(KJ/Kg·℃)

T1-进入加热器水温(℃)

T2-加热后的水温（℃）

i"-进入加热器在压力P0下的饱和蒸汽热焓(KJ/Kg)

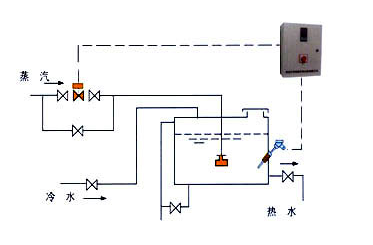

浸没式汽水混合器

YTW浸没式汽水混合器是一种节能型蒸汽加热器，它具有加热迅速，消音效果好，能平静把冷(液)水加热至沸点。由于采用新的消声结构，噪声降低至50dB以下，解决了传统加热方式费用高、噪声大、占用机房面积、安装工程量大等难题，并且可以与智能水湿自动控制器、液位自动控制报警仪联动，为全自动运行的热水制备系统。

      YTW浸没式汽水混合器相当于把蒸汽直接引入水中，但克服了噪声大、加热不稳定、冷热水分区等根本缺陷：

      1、静音、无振动：YTW加热器采用内部旋流消声结构，噪声低于50dB，无振动。

      2、热效率高：蒸汽直接通入水中，无冷凝水所带走的热量损失，势效率100%，高效节能。

      3、投资省：YTW加热器价格远低于壳管式换热器，在热水箱设置位置高时，可省却热水泵。

      4、重复加热：采用YTW加热器时，汽水分开控制，反复加热水箱中的水，无需放干箱内余水。

      5、安装维护简便：YTW加热器外形尺寸小，重量轻，安装维护简便。

     浸没式汽水混合器采用全不锈钢制造，加热内部的喷嘴为细小斜孔，蒸汽从加热器喷嘴处高速喷入壳体内，对周围冷水产生强烈的引射作用，冷水通过加热器的外壁上的斜向小孔进入加热器内与蒸汽高速混合换热，进行全热交换，而高速蒸汽在壳体内盘旋上升。形成的旋转水汽，吸收蒸汽的功能，消除噪音。同时被加热的水不断从壳体上表引出，带动加热器周围的水流动，从而加热整个水箱向水。
